Назначение и область применения

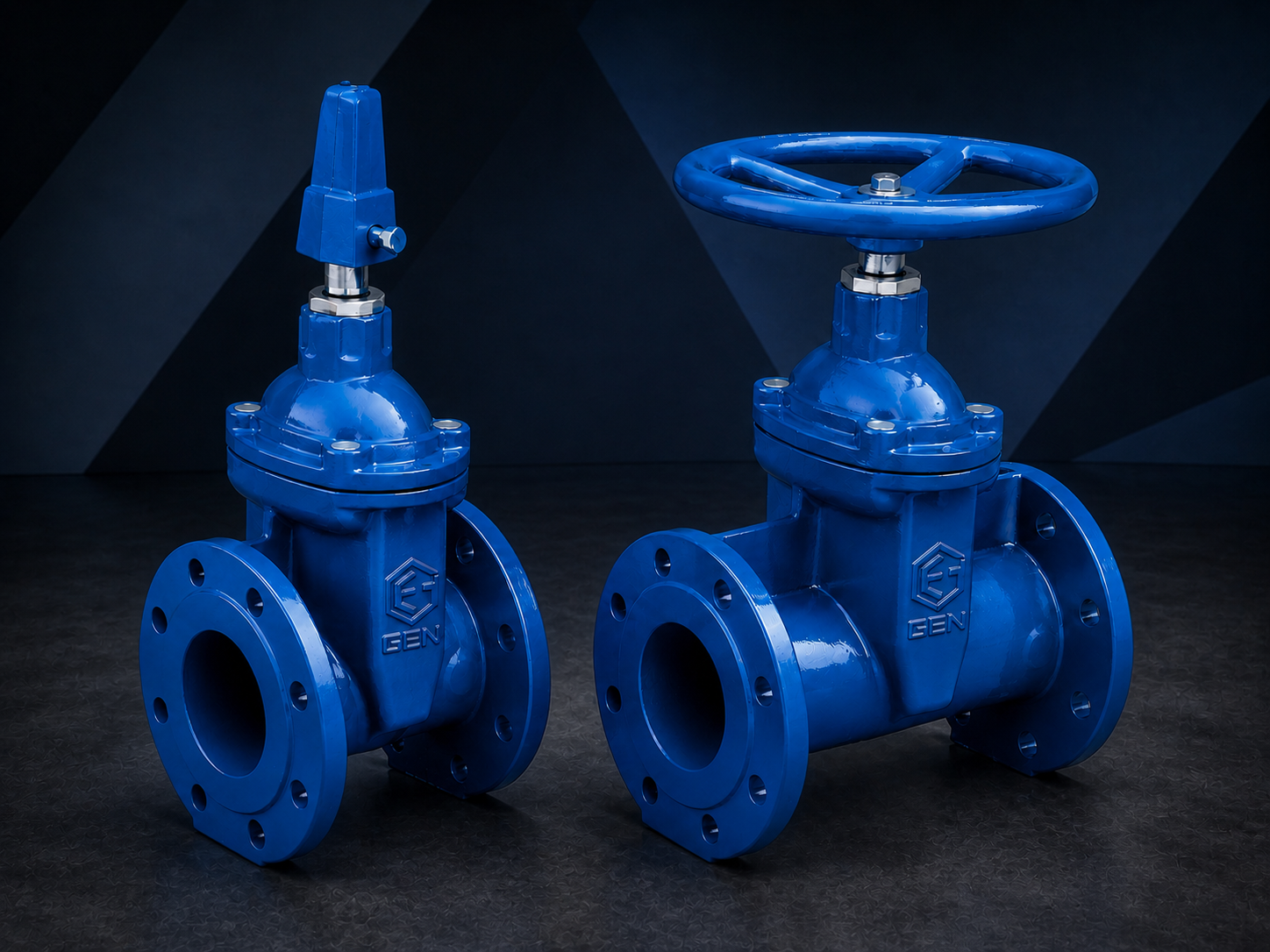

Задвижка GEN V4 с обрезиненным клином предназначена для использования в качестве запорной арматуры на трубопроводах различного назначения.
Рабочие среды: вода, антифризы и другие нейтральные жидкости, совместимые с материалами конструкции задвижки.
Задвижка сертифицирована и может применяться в системах хозяйственно-питьевого и оборотного водоснабжения, водоотведения, холодоснабжения, а также на насосных станциях и других объектах инженерной инфраструктуры.
Преимущества
- Гарантийный срок: 10 лет или 2 500 циклов открытия-закрытия
- Средний ресурс: 5 000 циклов открытия-закрытия
- Срок службы: 50 лет

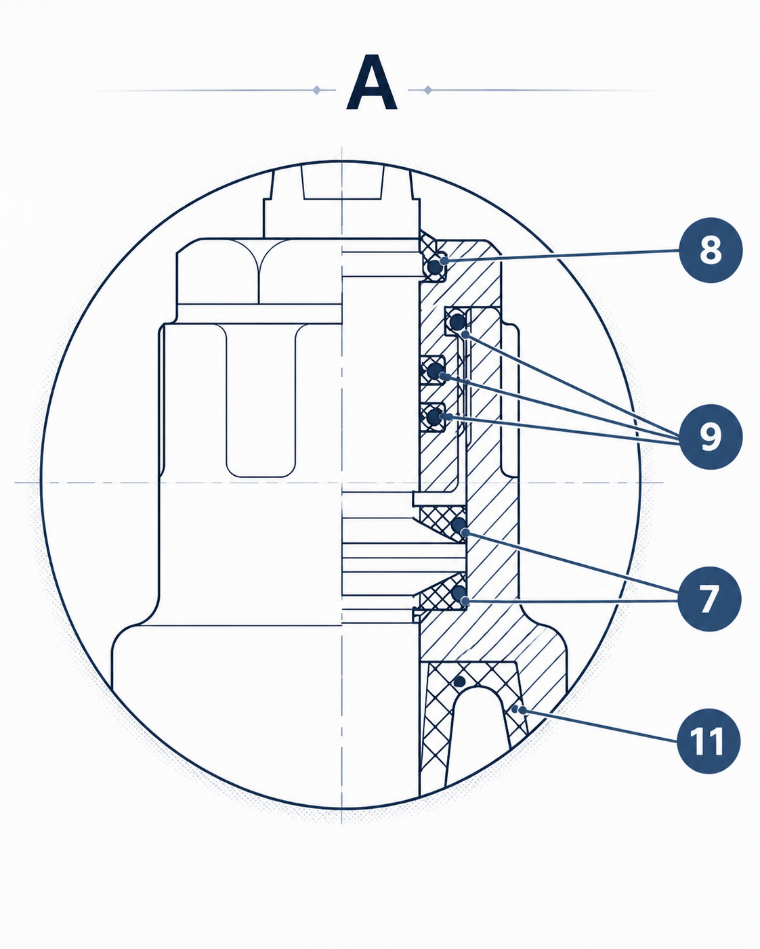

- Наличие Грязесъёмной воротниковая манжета для очистки штока

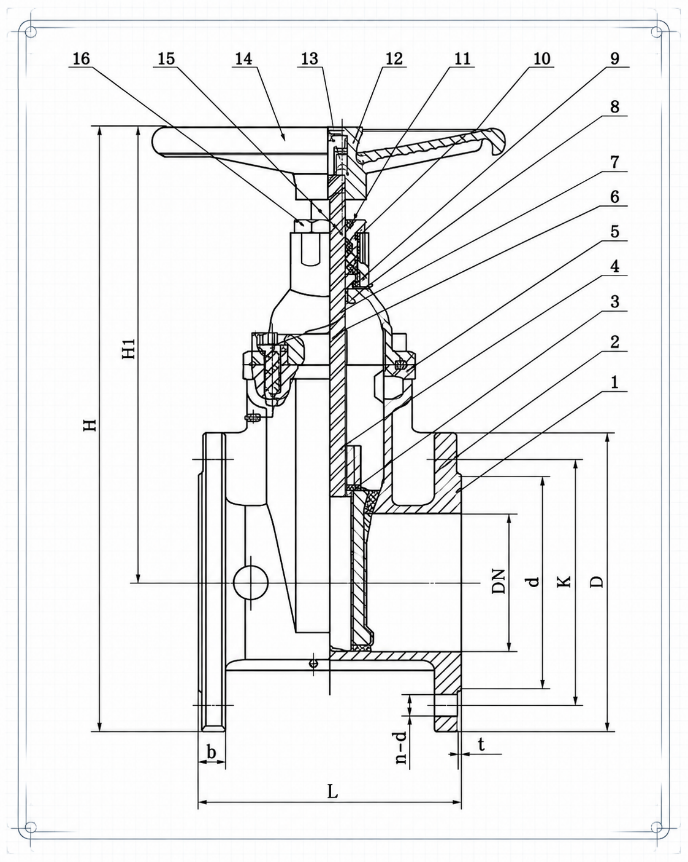

Чертежи конструкции
Материал основных деталей
Таблицу можно прокручивать по горизонтали.
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Чугун ВЧ50/GGG50 |
| 2 | Клин | Чугун ВЧ50/GGG50 + этиленпропиленовый каучук / EPDM |
| 3 | Гайка клина | Бронза |
| 4 | Шпиндель | Нержавеющая сталь 12Х13 |
| 5 | Уплотнение крышки | Этиленпропиленовый каучук / EPDM |
| 6 | Болт крышки | Легированная сталь 45 |
| 7 | Крышка | Чугун ВЧ50/GGG50 |
| 8 | Грязевик | Этиленпропиленовый каучук / EPDM |
| 9 | Шайба штока | Нейлон |
| 10 | Уплотнительное кольцо | Этиленпропиленовый каучук / EPDM |
| 11 | Грязесъёмная воротниковая манжета для очистки штока | Этиленпропиленовый каучук / EPDM |
| 12 | Шайба крепления штурвала | Углеродистая сталь |
| 13 | Болт крепления штурвала | Углеродистая сталь |
| 14 | Штурвал | Углеродистая сталь |
| 15 | Уплотнительное кольцо | Этиленпропиленовый каучук / EPDM |
| 16 | Стопорное кольцо | Латунь |
Технические характеристики и размеры
Таблицу можно прокручивать по горизонтали.
| DN | PN | L, мм | ØD, мм | ØD1, мм | n×Ød, шт×мм | H, мм | ØV, мм | Kv, м³/ч | Масса, кг | Артикул |
|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 10/16 | 140 | 150 | 110 | 4×19 | 266 | 180 | 130 | 9,6 | GENV4-40-10/16 |
| 50 | 10/16 | 150 | 165 | 125 | 4×19 | 266 | 180 | 210 | 10,2 | GENV4-50-10/16 |
| 65 | 10/16 | 170 | 185 | 145 | 4×19 | 296 | 200 | 395 | 13,5 | GENV4-65-10/16 |
| 80 | 10/16 | 180 | 200 | 160 | 8×19 | 326 | 220 | 590 | 16,5 | GENV4-80-10/16 |
| 100 | 10/16 | 190 | 220 | 180 | 8×19 | 354 | 250 | 1050 | 20 | GENV4-100-10/16 |
| 125 | 10/16 | 200 | 250 | 210 | 8×19 | 410 | 280 | 1800 | 30 | GENV4-125-10/16 |
| 150 | 10/16 | 210 | 285 | 240 | 8×23 | 435 | 300 | 2820 | 35 | GENV4-150-10/16 |
| 200 | 10 | 230 | 340 | 295 | 8×23 | 521 | 350 | 5970 | 63 | GENV4-200-10 |
| 250 | 10 | 250 | 395 | 350 | 12×23 | 617 | 450 | 10200 | 105 | GENV4-250-10 |
| 300 | 10 | 270 | 445 | 400 | 12×23 | 709 | 500 | 15810 | 157 | GENV4-300-10 |
| 350 | 10 | 290 | 505 | 460 | 16×23 | 885 | 500 | 17820 | 213 | GENV4-350-10 |
| 400 | 10 | 310 | 565 | 515 | 16×28 | 951 | 500 | 32700 | 260 | GENV4-400-10 |
| 450 | 10 | 330 | 615 | 565 | 20×28 | 1051 | 630 | 37100 | 351 | GENV4-450-10 |
| 500 | 10 | 350 | 670 | 620 | 20×28 | 1213 | 630 | 52400 | 531 | GENV4-500-10 |
| 600 | 10 | 390 | 780 | 725 | 20×31 | 1421 | 630 | 83400 | 770 | GENV4-600-10 |
| 800 | 10 | 470 | 1020 | 950 | 24×33 | 1525 | 650 | 150120 | 1170 | GENV4-800-10 |
| 200 | 16 | 230 | 340 | 295 | 12×23 | 521 | 350 | 5970 | 63 | GENV4-200-16 |
| 250 | 16 | 250 | 405 | 355 | 12×28 | 617 | 450 | 10200 | 105 | GENV4-250-16 |
| 300 | 16 | 270 | 460 | 410 | 12×28 | 709 | 500 | 15810 | 157 | GENV4-300-16 |
| 350 | 16 | 290 | 520 | 470 | 16×28 | 885 | 500 | 17820 | 213 | GENV4-350-16 |
| 400 | 16 | 310 | 580 | 525 | 16×31 | 951 | 500 | 32700 | 260 | GENV4-400-16 |
| 450 | 16 | 330 | 640 | 585 | 20×31 | 1051 | 630 | 37100 | 351 | GENV4-450-16 |
| 500 | 16 | 350 | 715 | 650 | 20×34 | 1213 | 630 | 52400 | 531 | GENV4-500-16 |
| 600 | 16 | 390 | 840 | 770 | 20×39 | 1421 | 630 | 83400 | 770 | GENV4-600-16 |
| 800 | 16 | 470 | 1020 | 950 | 24×39 | 1525 | 650 | 150120 | 1170 | GENV4-800-16 |
