Назначение и область применения
Задвижка GEN V5 — чугунная задвижка с обрезиненным клином и креплением на PE- и PVC-трубы. Инновационная система крепления разработана для надёжного и простого монтажа.
Данный вид задвижек разработан и улучшен совместно с техническими специалистами и сотрудниками Водоканалов. Конструкция максимально усилена, проста в установке и эксплуатации.
В качестве рабочей среды допускается применение воды, антифризов и других нейтральных жидкостей, совместимых с материалами конструкции задвижки.
Задвижки могут эксплуатироваться в системах хозяйственно-питьевого и оборотного водоснабжения, водоотведения, холодоснабжения, а также на насосных станциях и других объектах инженерной инфраструктуры.
Конструкция изделия предусматривает монтаж в технологических колодцах и камерах, а также бесколодезную установку.
Преимущества
- Гарантийный срок: 10 лет или 2 500 циклов открытия-закрытия
- Средний ресурс: 5 000 циклов открытия-закрытия
- Срок службы: 50 лет
- Гарантия на крепёжную систему: 10 лет
Конструкция GEN V5 рассчитана на долговременную работу и удобное взаимодействие с пластиковым трубопроводом.

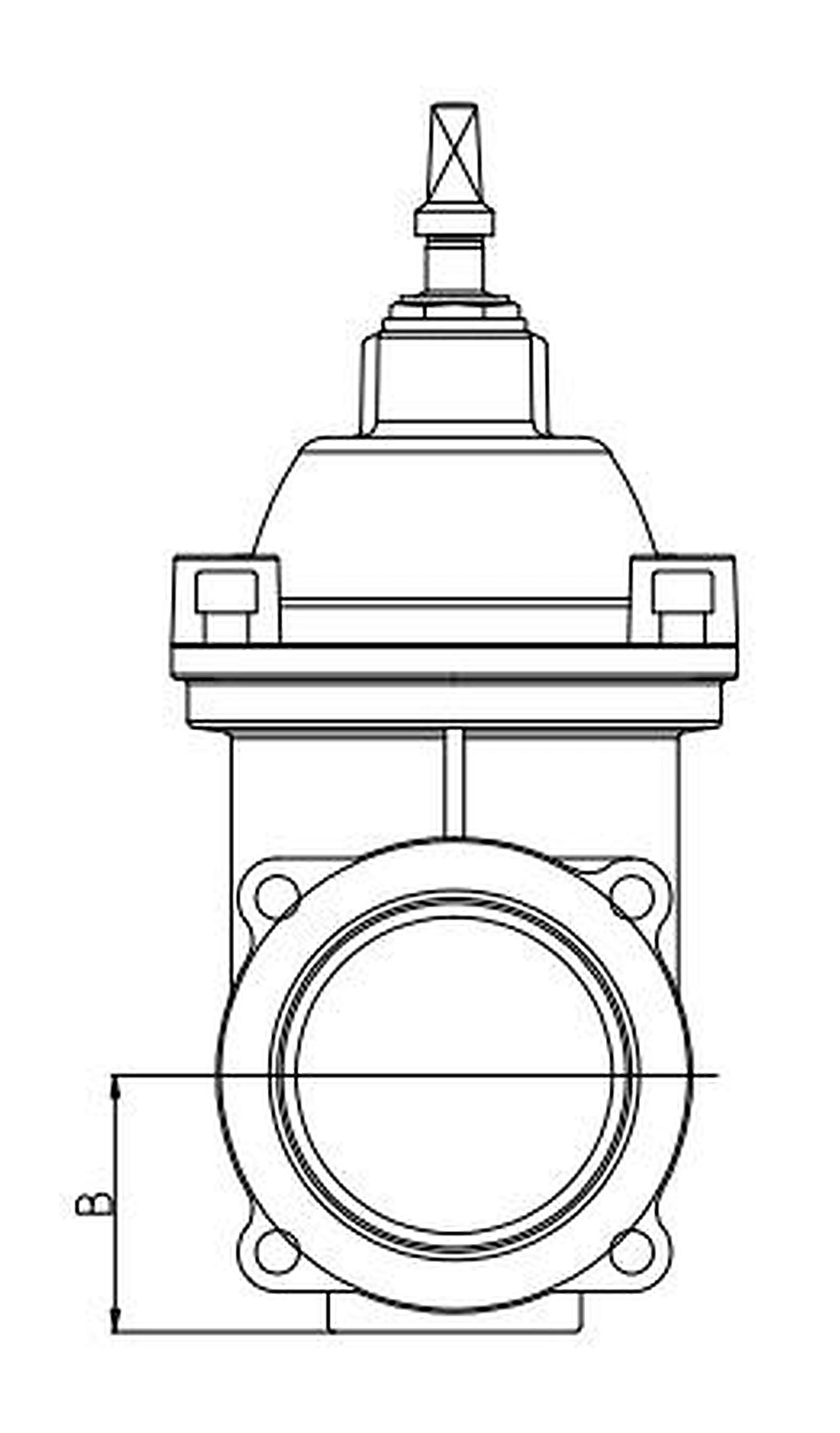

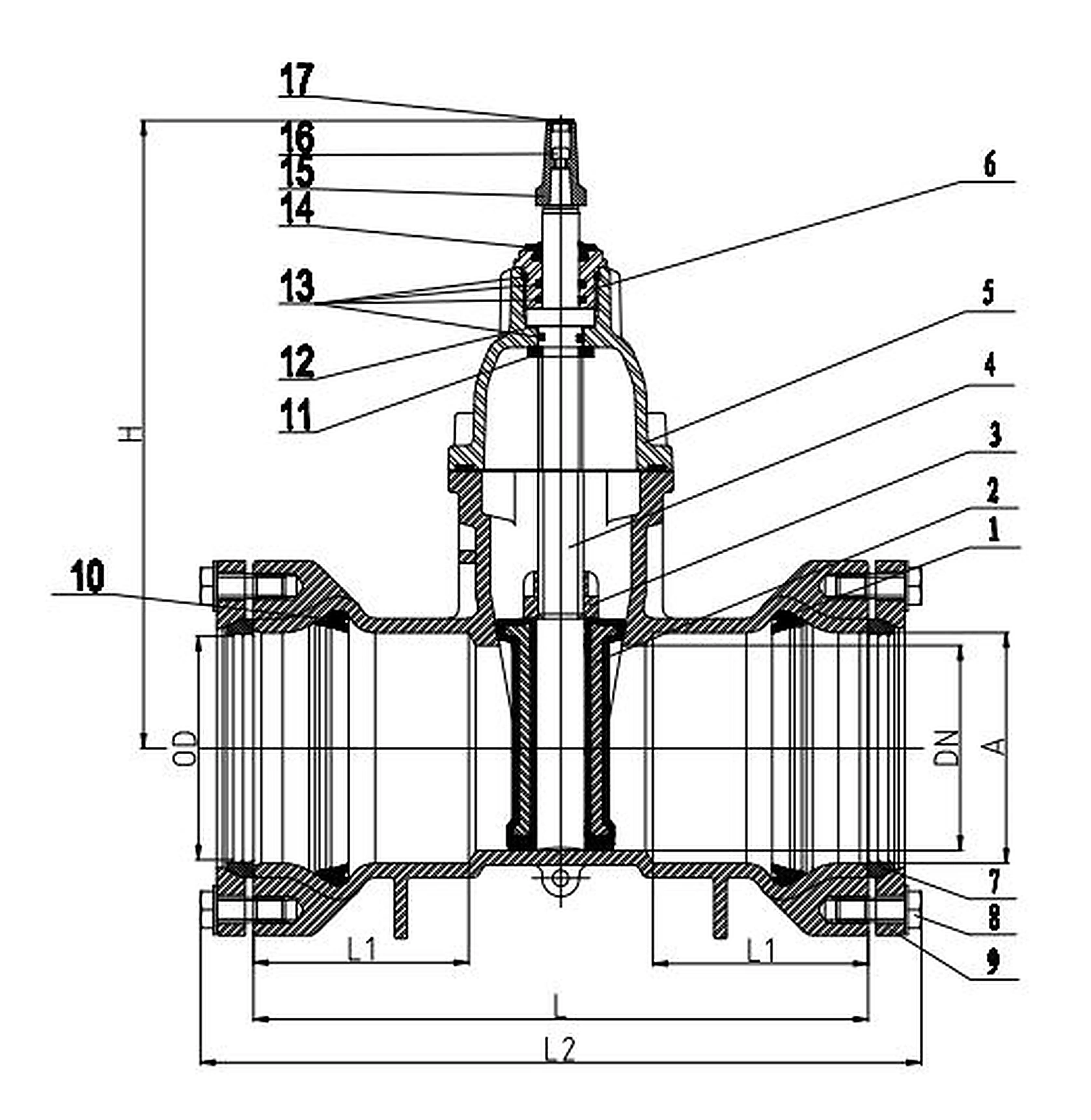

Чертежи конструкции
Материалы основных деталей
Таблицу можно прокручивать по горизонтали.
| Поз. | Деталь | Материал |
|---|---|---|
| 1 | Корпус | GGG50-7 |
| 2 | Клин | GGG50-7 / EPDM |
| 3 | Гайка шпинделя | Латунь Pb59-1 |
| 4 | Шпиндель | Нерж. сталь 420 |
| 5 | Крышка корпуса | GGG50-7 |
| 6 | Сальниковая втулка | Латунь Pb59-1 |
| 7 | Медное фиксирующее кольцо | Латунь Pb59-1 |
| 8 | Болты | Нерж. сталь 304 |
| 9 | Сальниковая втулка | GGG50-7 |
| 10 | Резиновая прокладка | NBR / EPDM |
| 11 | Прокладка гайки клина | NBR / EPDM |
| 12 | Втулка шпинделя | Латунь |
| 13 | O-образное уплотнительное кольцо | NBR |
| 14 | Пылезащитный колпачок | NBR / EPDM |
| 15 | Приводная гайка | GGG50-7 |
| 16 | Болт | Углеродистая сталь |
| 17 | Колпачок | Пластик |
Габаритные и присоединительные размеры
Таблицу можно прокручивать по горизонтали.
| DN | OD | H | L | L1 | L2 | A | B |
|---|---|---|---|---|---|---|---|
| 50 | 63 | 240 | 250 | 90 | 310 | 66 | 59 |
| 65 | 75 | 270 | 270 | 95 | 330 | 78 | 67 |
| 80 | 90 | 310 | 280 | 100 | 340 | 93 | 77 |
| 100 | 110 | 360 | 300 | 105 | 360 | 113 | 87 |
| 125 | 125 | 410 | 375 | 105 | 435 | 128 | 110 |
| 125 | 140 | 410 | 375 | 110 | 435 | 144 | 110 |
| 150 | 160 | 450 | 390 | 145 | 450 | 163 | 114 |
| 200 | 200 | 540 | 420 | 155 | 480 | 203 | 150 |
| 200 | 225 | 540 | 420 | 155 | 480 | 228 | 165 |
| 250 | 250 | 600 | 480 | 175 | 540 | 253 | 173 |
| 250 | 280 | 600 | 480 | 175 | 540 | 283 | 188 |
| 300 | 315 | 690 | 490 | 175 | 550 | 318 | 200 |
