Назначение и область применения
Муфта GEN-REM-42 предназначена для ремонта стальных, чугунных, ПВХ- и асбестоцементных трубопроводов. Изделие применяется для устранения трещин, свищей и локальных расколов трубы.
Улучшенная конструкция помогает быстрее и качественнее восстановить герметичность повреждённого участка без замены протяжённого фрагмента трубопровода.
Конструктивные особенности
- Улучшенная форма отливки полностью повторяет форму трубы
- Прочный корпус из высокопрочного чугуна
- Мягкое утолщённое уплотнение обеспечивает плотный и герметичный обжим повреждённого участка
- Усиленные места крепления болтов
Разъёмная конструкция позволяет устанавливать муфту непосредственно на повреждённый участок действующего трубопровода.
Основные параметры
- Назначение
- Ремонт трещин, свищей и расколов
- Диапазон DN
- DN 40–400
- Наружный диаметр
- 48–432 мм
- Монтажная длина
- 225–310 мм
- Материалы труб
- Сталь, чугун, ПВХ и АЦ
- Уплотнение
- EPDM

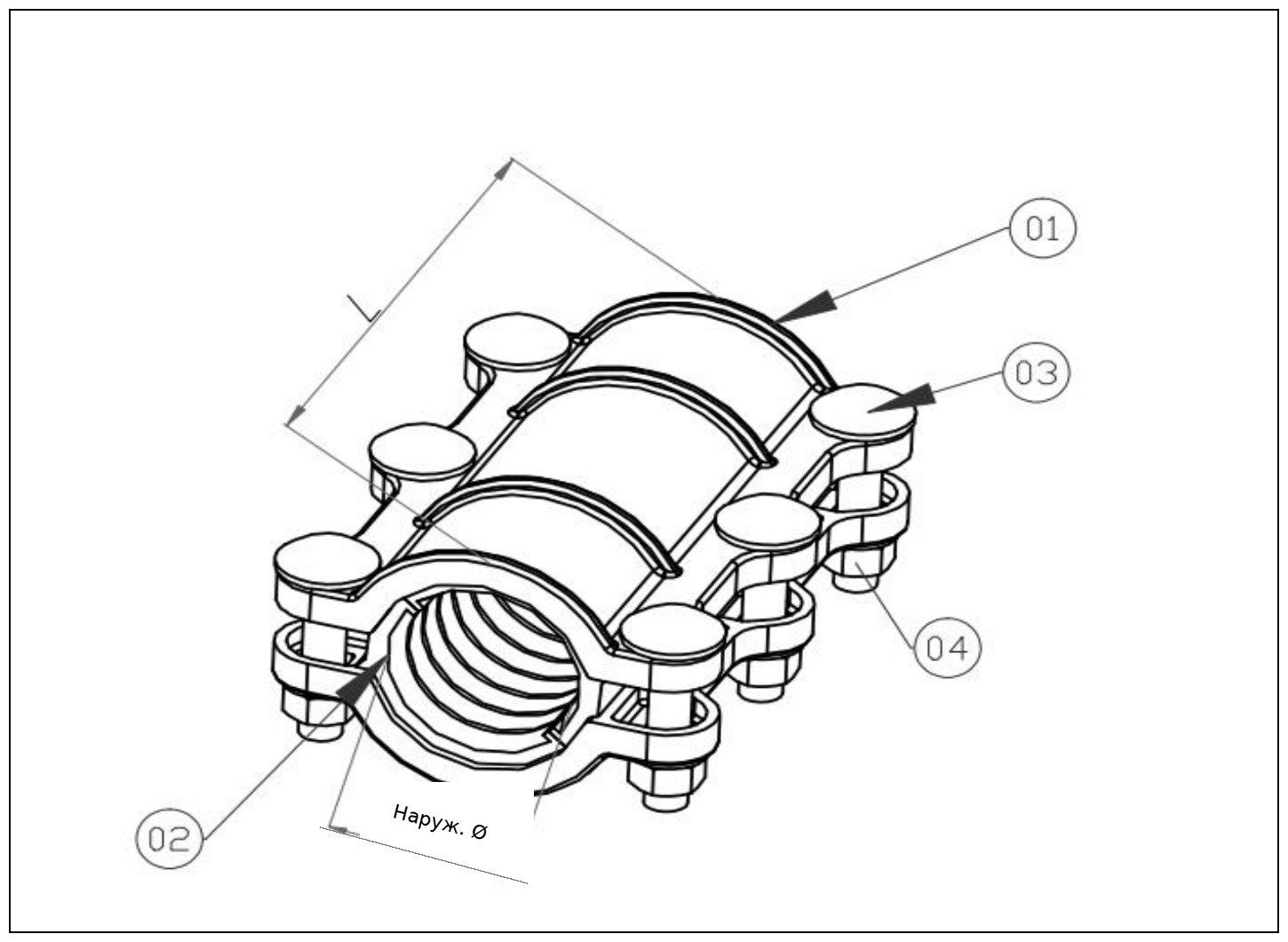

Чертёж конструкции
Основные размеры
Таблицу можно прокручивать по горизонтали.
| DN | Наружный Ø, мм | L, мм | Болты |
|---|---|---|---|
| 40 | 48–51 | 225 | 6 × M16×90 |
| 40 | 54–61 | 225 | 6 × M16×90 |
| 50 | 59–67 | 225 | 6 × M16×90 |
| 65 | 73–82 | 225 | 6 × M16×90 |
| 65 | 76–87 | 225 | 6 × M16×90 |
| 80 | 88–98 | 225 | 6 × M16×90 |
| 80 | 95–108 | 225 | 6 × M16×90 |
| 100 | 107–119 | 230 | 6 × M16×90 |
| 100 | 116–128 | 230 | 6 × M16×90 |
| 150 | 157–171 | 230 | 6 × M16×90 |
| 200 | 219–226 | 310 | 6 × M16×90 |
| 250 | 267–274 | 310 | 6 × M16×90 |
| 250 | 270–276 | 310 | 6 × M16×90 |
| 300 | 315–326 | 310 | 6 × M16×90 |
| 300 | 320–328 | 310 | 6 × M16×90 |
| 400 | 398–408 | 310 | 6 × M16×90 |
| 400 | 422–432 | 310 | 6 × M16×90 |
Материалы основных деталей
Таблицу можно прокручивать по горизонтали.
| Поз. | Наименование | Материал | Кол-во |
|---|---|---|---|
| 1 | Корпус | GJS450-12 | 2 |
| 2 | Уплотнение | EPDM | 2 |
| 3 | Болт | GD4.8 | 6 |
| 4 | Гайка | GD4.8 | 6 |
