Назначение и область применения
Обжимной фланец GEN-KO-13 предназначен для надёжного и технологичного офланцевания трубопроводов из стали, чугуна, ПВХ, асбестоцемента, стеклопластика и других материалов с подходящими наружными диаметрами.
Конструкция позволяет сформировать прочное фланцевое соединение на гладком конце трубы без сварочных работ и нарезания резьбы. Обжимной принцип монтажа надёжно фиксирует изделие на поверхности трубы и обеспечивает подключение трубопровода к другим элементам системы.
Фланец применяется для соединения участков трубопровода и присоединения труб к задвижкам, затворам, клапанам, фильтрам, насосному оборудованию и другой фланцевой арматуре.
Разъёмное соединение упрощает монтаж, техническое обслуживание, ремонт и замену установленной трубопроводной арматуры.
Конструктивные особенности
- Специальный литой паз не позволяет крепежу проворачиваться и повреждаться
- Улучшенная форма отливки повторяет форму трубы
- Прочный корпус рассчитан на эксплуатационные нагрузки
- Мягкое утолщённое уплотнение обеспечивает плотный и герметичный обжим трубы
- Усиленные места крепления болтов
Конструкция обеспечивает быстрый монтаж без сварки и формирует обслуживаемое разъёмное соединение.
Основные параметры
- Назначение
- Офланцевание гладкого конца трубы
- Диапазон DN
- DN 50–300
- Наружный диаметр
- 43–355 мм
- Материалы труб
- Сталь, чугун, ПВХ, асбестоцемент и стеклопластик
- Монтаж
- Без сварки и нарезания резьбы
- Соединение
- Разъёмное фланцевое

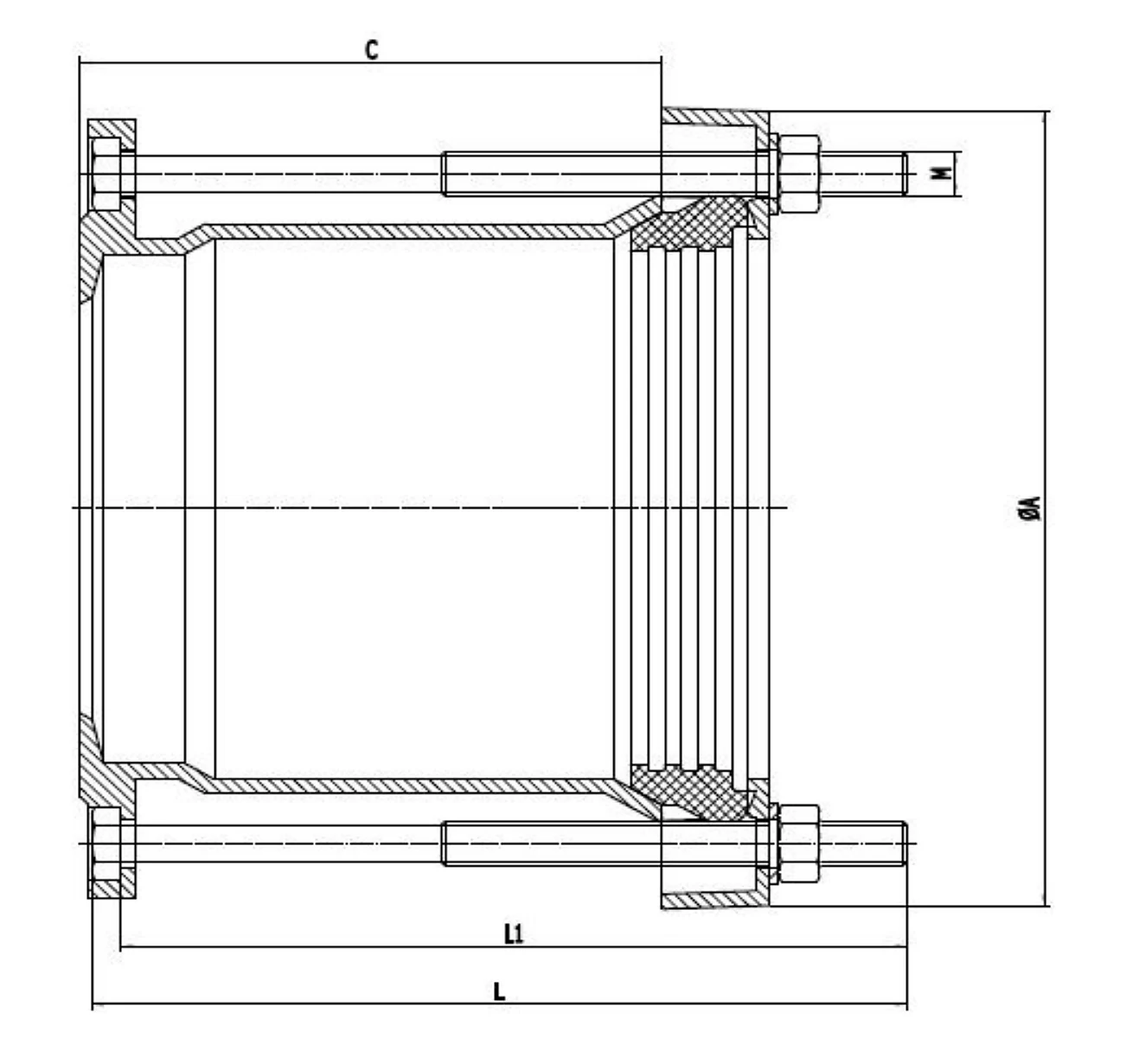

Чертёж конструкции
Основные размеры
Таблицу можно прокручивать по горизонтали.
| DN | Диапазон, мм | A, мм | L, мм | L1, мм | C, мм | M |
|---|---|---|---|---|---|---|
| 50 | 43–64 | 144,5 | 270 | 260 | 200 | M12–4 |
| 80 | 85–107 | 196 | 270 | 260 | 200 | M12–4 |
| 100 | 107–134 | 231,7 | 280 | 270 | 200 | M16–4 |
| 150 | 158–192 | 290,7 | 280 | 270 | 200 | M16–4 |
| 200 | 218–252 | 369,6 | 290 | 280 | 200 | M16–4 |
| 250 | 266–300 | 414,7 | 290 | 280 | 200 | M16–6 |
| 300 | 315–355 | 468,7 | 290 | 280 | 200 | M16–6 |
