Назначение и область применения
Обжимной фланец GEN KA-51 предназначен для надёжного офланцевания полиэтиленовых (ПЭ/ПНД), ПВХ и полипропиленовых (ПП) труб с подходящими наружными диаметрами.
Конструкция позволяет сформировать прочное фланцевое соединение на гладком конце пластиковой трубы без сварочных работ и нарезания резьбы. Обжимной принцип монтажа фиксирует изделие на трубе и обеспечивает подключение к другим элементам системы.
Фланец применяется для присоединения пластиковых труб к задвижкам, затворам, клапанам, фильтрам, насосному оборудованию и другой фланцевой трубопроводной арматуре.
Разъёмное соединение упрощает монтаж и обеспечивает удобный доступ для технического обслуживания, ремонта и замены оборудования.
Конструктивные особенности
- Специальный литой паз предотвращает проворачивание и повреждение крепежа
- Улучшенная форма отливки повторяет форму трубы
- Прочный корпус из высокопрочного чугуна
- Утолщённое уплотнение EPDM обеспечивает герметичный обжим пластиковой трубы
- Усиленные места крепления болтов
Конструкция рассчитана на быстрый монтаж пластиковых труб и дальнейшее присоединение стандартной фланцевой арматуры.
Основные параметры
- Назначение
- Офланцевание пластиковых труб
- Диапазон DN
- DN 50–300
- Наружный диаметр DE
- 63–315 мм
- Материалы труб
- ПЭ/ПНД, ПВХ и ПП
- Уплотнение
- EPDM по EN 681-1
- Материал корпуса
- Высокопрочный чугун 420-10 по ISO 1083

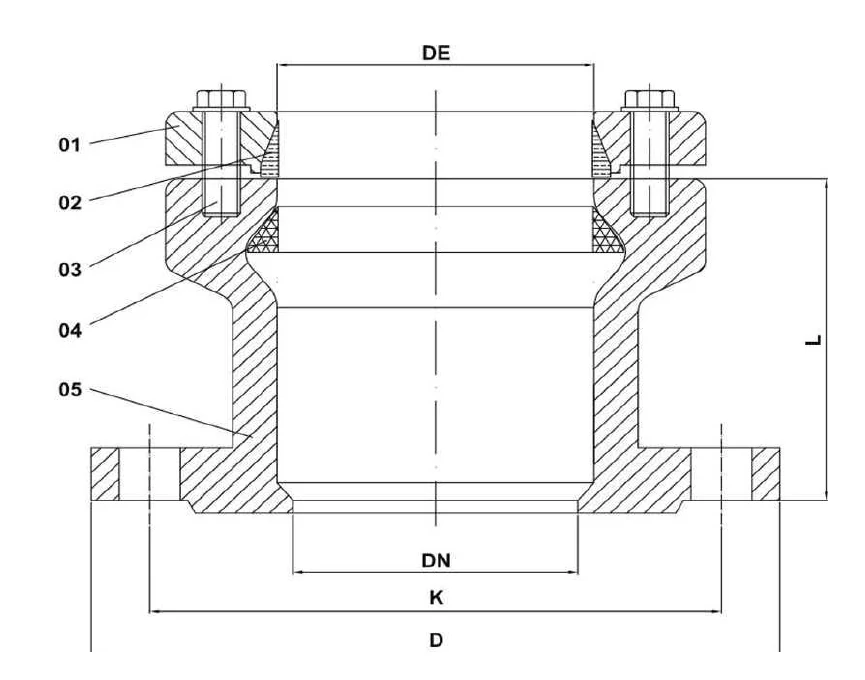

Чертёж конструкции
Основные размеры
Таблицу можно прокручивать по горизонтали.
| Серийный номер | DN | DE, мм | D, мм | L, мм | Болты, шт. | Размер болта | Масса, кг |
|---|---|---|---|---|---|---|---|
| RFA5063 | 50 | 63 | 165 | 74 | 2 | M10 | 3,20 |
| RFA6575 | 65 | 75 | 185 | 74 | 4 | M10 | 3,60 |
| RFA8090 | 80 | 90 | 200 | 76 | 4 | M10 | 4,60 |
| RFA100110 | 100 | 110 | 220 | 76 | 4 | M10 | 5,30 |
| RFA125125 | 125 | 125 | 250 | 80 | 4 | M10 | 7,00 |
| RFA125140 | 125 | 140 | 250 | 80 | 4 | M10 | 7,80 |
| RFA150160 | 150 | 160 | 285 | 90 | 4 | M10 | 9,20 |
| RFA150180 | 150 | 180 | 285 | 96 | 4 | M10 | 10,50 |
| RFA200225 | 200 | 225 | 340 | 110 | 4 | M10 | 14,80 |
| RFA250250 | 250 | 250 | 400 | 130 | 6 | M10 | 20,40 |
| RFA250280 | 250 | 280 | 400 | 125 | 6 | M10 | 22,30 |
| RFA300315 | 300 | 315 | 455 | 150 | 6 | M10 | 28,20 |
Материалы основных деталей
Таблицу можно прокручивать по горизонтали.
| Поз. | Наименование детали | Материал |
|---|---|---|
| 1 | Фланец | Высокопрочный чугун 420-10 по ISO 1083 |
| 2 | Прижимное кольцо | Латунь |
| 3 | Болты и гайки | Нержавеющая сталь |
| 4 | Уплотнительное кольцо | EPDM по EN 681-1 |
| 5 | Корпус | Высокопрочный чугун 420-10 по ISO 1083 |
